项目描述

随着我国改革开放的不断深入,为加快信息交流速度,保证信息畅通,为满足某集团视频会议应用的需求,某集团将基于SDH专线网络及VPN ADSL专线,利用先进的通信传输技术,组建统一的信息传递宽带通道,连接从某集团总部到零售业集团分部、房地产集团分部、药业集团分及学校部分的四大分部,各分部各自下辖相应分支机构,其中零售分部为2M SDH专线网络,房地产分部为VPN ADSL专线网络,药业集团暂时不会建设系统,后期建设可以以零售业分部作为建设模板参考。学校部分的会场目前网络是直接接入某集团总部,因此视频会议系统中,学校部分会场全部直接接入总部,从而组成一套完整的视频会议系统,形成覆盖整个企业集团。

基于某集团SDH专线及VPN ADSL专用通信网络的视频会议系统,能够提供语音、图像和演示的交互,从而实现总部与各下属分支机构之间的远程会议、远程培训、应急指挥等多种应用。通过视频会议可以加强总部对各有关单位的有效控制和业务管理,实现高效办公、减少会议开支,提高工作效率,并能利用该网络进行交互式的技术培训、案例探讨等工作。该视频系统要做到有很好系统兼容及互通互,并且将来能够向更高带宽和更高图象质量扩展。

项目建设目标和任务

建设某集团覆盖下属包括零售业、房地产业、药业、教育业的四大分部二级会场及各自下辖的数个会场与会点的高清视频会议系统,为日常办公提供信息化的辅助手段;

零售业,房地产业等三级节点采用软件高清终端。

采用高清视频会议技术及产品,建设覆盖下属部分分支机构数个与会点的视频会议网。提高各分支机构的日常办公的效率。

项目具体需求分析

项目承载网络为某集团的专网,其中集团零售业和教育业为2M SDH专线网络,房地产业为VPN ADSL专线网络,药业建议采用4M SDH专线网络。全网视频会议系统均采用H.323标准建设。

全网必须为采用支持 H.323标准的720P视频会议技术产品,会议带宽至少不低于2Mbps。

整套系统应具有较高的稳定性,具备7×24小时无故障运行能力,满足应急指挥会议24小时不间断召开的需求。

整套系统能够实现鲁商集团从总部到各分支机构的全体会议,也能由各二级机构间自行组织视频会议

整套系统需要支持H.239双视频的发送及接收,满足鲁商集团内部培训及学习交流的需要。

系统全部要求采用中文操作界面,操作使用、维护简单,需要提供良好的服务支持。

网络承载分析

由于某集团网络利用率比较高,零售业2M的SDH线路基本有1M多的网络被占用,而房地产业采用的是ADSL VPN接入的方式,因此建议集团将集团总部与各产业中心网络统一改造为4M专线。

现在集团总部和零售业机房统一摆放在集团数据中心,采用100M光纤接入方式。

以下是对视频会议网络占用情况的分析。

视频会议系统作为一种新型的网络应用对作为其基础的承载网络环境有着较高的要求。

A、网络的带宽需求:视频会议对网络的带宽需求为:视频带宽+IP包头开销。常用的计算方法为:视频带宽×1.2为网络带宽的最大需求

B、端到端的时延:视频会议的通用时延建议为小于150ms

C、时延抖动:由于音频/视频的传输为实时的交互,因此网络的时延抖动更为至关重要,我们的建议范围为通用时延的小于50ms内。

D、丟包率:网络上的丟包率不应该高于1%

视频会议是对实时性要求较高的网络应用。这就要求作为其基础的承载网络有较高的带宽和对网络中的业务流量有较高的控制能力。视频会议在最初制定整体框架协议时就定义了视频会议是为了解决在窄带的条件下实现远程的视音频交互。

视频会议系统本身对带宽的要求为64K~2M,但是由于为了满足流畅的视音频效果,但是要实现720P的高清图像,必须要求1M以上的呼叫带宽,发送双流的时候,需要占用到1.3M带宽,建议到各分支节点网络带宽不小于4M。

系统组网方案,系统的结构设计

H.323标准会议电视系统有不同的网络结构,包括星状、线状网、树状骨干网等。其中星状、线状网适合于集中式会议电视系统,可满足如机关、企业内部,部门内部会议电视系统的需要,而树状骨干网则适应分级会议电视系统的需要,适合二级以上MCU级连的会议电视系统采用的方案。

星状视频会议网络是将所有的终端呼叫连接到一台位于网络中心的MCU上,构成星形连接。而树状网络则是在分层的网络当中在不同的网络会结点各放置一台MCU,各区域的终端就近连接到各地的MCU,然后MCU再级联起来构成一个树状网络。

树状骨干网

树状骨干网以设在主控室的一级MCU为汇接中心,以辐射方式与二级MCU再以辐射形式与三级MCU相连接,每一级的MCU同时与本区内的分会场相连接。各级MCU对本区各分会场的图像、语音、数据进行切换,同时将切出的图像、语音数据送至上一级的MCU切换后的图像、语音、数据经各级的分配设备传送到全网各个分会场。这种视频网络结构适合分层的IP网络结构,不会因将所有点都呼叫到中心给主干造成过载压力。缺点是,多个设备投资大,多级级联会增大音视频时延,管理和会议调度也比较复杂。

星状、线状会议电视网

采用以上组网方式的优点是网络结构简单,控制方便,连接灵活,可以方便地召开全网会议和分组会议。 另外,若要增加新会场,扩容也较容易,只需增加再级连MCU即可,保障用户投资。主从MCU之间传输通道可以利用数字光缆、微波,而MCU到各分会场的传输线路可以根据路长短采用电缆或光纤。各级传输设备均安装在电话站的传输机房内,这些设备的电源均由传输机房的配电线路直接供给,不会中断,能确保会议电视网传输的可靠性、即时性。这种方式将说有的会场终端和中心的一台MCU相连,主干上是所有终端的流量总和。对主干压力较大,适合带宽充裕的网络。

根据具体情况初步设计,考虑到网络的拓扑结构和具体的应用情况,建议视频网络采用树状三级结构。

视频会议系统设计

本次方案选用的产品为宝利通全系统产品。在项目中配置Polycom公司的多点控制单元RMX 、CMA、HDX系列高清终端构成某集团视频会议系统。根据需求描述,视频会议系统共计两个二级个分部,数个会议室接入点。为了满足集团大型会议室多路摄像机接入的需求,所推荐的HDX高清视频终端均可支持多种视频输入接口,满足世面上多种摄像机的接入需求。

视频会议系统构架

整套视频会议系统采用基于IP包交换的H.323架构。视频压缩标准支持最新的H.263、H.264标准,支持高达720P的高清视频格式。系统以集团总部为中心,各分会场的视频会议网络系统。

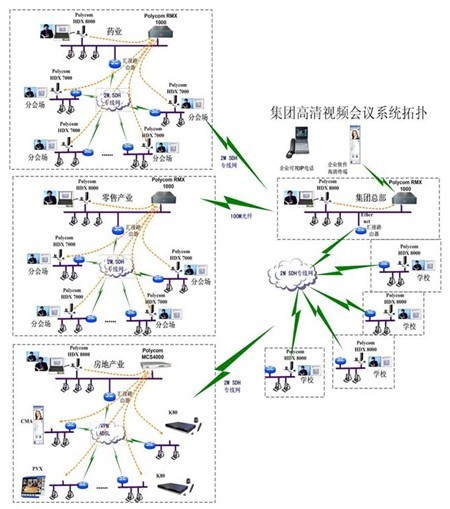

系统图如下

系统图如下:
